Motore CC senza spazzola EC057B 57mm
Motore CC senza spazzola EC057B 57mm
Dettagli del prodotto
Il motore brushless serie EC057B è un motore brushless ad alta coppia progettato con imballaggio NEMA 23. Ha 4 lunghezze del motore tra cui scegliere, con coppia continua che varia da 0,148-0,586 Nm.
caratteristica:
caratteristica:
Video:
Come creare curve motorie e come usarle
Quando dovrebbe essere utilizzato un cambio nelle applicazioni dei motori DC?
-
specifiche+
MOTOR DATA Units EC057B-1 EC057B-2 EC057B-3 EC057B-4 Max DC Terminal Voltage V 170 170 170 170 Max Speed (Mechanical) rpm 6000 6000 6000 6000 Continuous Stall Torque Nm 0.15 0.32 0.40 0.60 Continuous Stall Torque oz-in 21 45 57 84 Peak Torque (Maximum) Nm 0.46 0.98 1.3 1.8 Peak Torque (Maximum) oz-in 65 140 180 260 Rotor Inertia kg m2 0.0000071 0.000012 0.000018 0.000023 Rotor Inertia oz-in-s2 0.0010 0.0017 0.0025 0.0032 Motor Weight g 540 740 1000 1300 Motor Weight oz 19 26 36 45 -
dimensione+
-
Curva delle prestazioni+
Curva di prestazione della coppia EC057B-1
S. O.A.C.=area di lavoro sicura per il funzionamento continuo

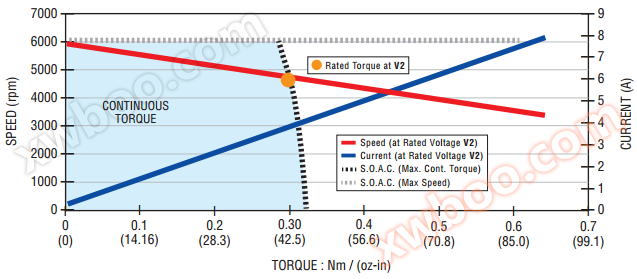

Curva di prestazione della coppia EC057B-2
S. O.A.C.=area di lavoro sicura per il funzionamento continuo
Curva di prestazione della coppia EC057B-3
S. O.A.C.=area di lavoro sicura per il funzionamento continuo
Curva di prestazione della coppia EC057B-4
S. O.A.C.=area di lavoro sicura per il funzionamento continuo
Nota: Tutti i valori sono stati misurati ad una temperatura ambiente di 25 ° C. Il valore di picco è un valore teorico ed è solo di riferimento. -
Dati sulle prestazioni di avvolgimento+
Page-55262eff-f78c-416c-bf38-29280b277b26 EC057B-1 Units Rated Voltage V 30.0 38.0 48.0 60.0 76.0 76.0 Rated Torque Nm 0.13 0.13 0.13 0.13 0.13 0.13 Rated Torque oz-in 19 19 19 19 19 19 Rated Speed rpm 6000 6000 6000 6000 6000 6000 Rated Current A 5.8 4.6 3.6 2.9 2.4 1.8 Rated Power W 83 83 83 83 84 84 No Load Speed rpm 6000 6000 6000 6000 6000 6000 No Load Current A 0.34 0.28 0.22 0.18 0.14 0.11 Torque Constant Nm/A 0.0267 0.0334 0.0430 0.0528 0.0658 0.0840 Torque Constant oz-in/A 3.79 4.73 6.09 7.48 9.32 11.9 Voltage Constant V/krpm 2.80 3.50 4.50 5.53 6.89 8.80 Terminal Resistance Ω 0.420 0.660 1.08 1.65 2.51 4.10 Inductance mH 0.69 1.09 1.80 2.68 4.17 6.80 Peak Current A 20 16 12 9.9 8.1 6.3 Page-1091e6ba-ee20-47aa-8413-0081b78a8c31 EC057B-2 Units Rated Voltage V 38.0 48.0 60.0 76.0 76.0 152 Rated Torque Nm 0.27 0.27 0.28 0.27 0.28 0.28 Rated Torque oz-in 39 39 39 39 39 39 Rated Speed rpm 6000 6000 6000 6000 6000 6000 Rated Current A 8.5 7.2 5.7 4.6 3.7 2.3 Rated Power W 170 170 170 170 170 170 No Load Speed rpm 6000 6000 6000 6000 6000 6000 No Load Current A 0.46 0.39 0.31 0.25 0.20 0.12 Torque Constant Nm/A 0.0372 0.0442 0.0561 0.0698 0.0870 0.143 Torque Constant oz-in/A 5.27 6.26 7.95 9.89 12.3 20.3 Voltage Constant V/krpm 3.90 4.63 5.88 7.31 9.11 15.0 Terminal Resistance Ω 0.280 0.400 0.640 1.00 1.55 4.08 Inductance mH 0.57 0.80 1.29 2.00 3.10 8.40 Peak Current A 30 25 20 16 13 7.8 Page-a62c5bad-ab7e-4806-b6af-d5097987c1fb EC057B-3 Units Rated Voltage V 38 48.0 60.0 76.0 76.0 152 170 Rated Torque Nm 0.33 0.34 0.34 0.34 0.34 0.34 0.33 Rated Torque oz-in 47 48 48 48 49 49 47 Rated Speed rpm 6000 6000 6000 6000 6000 6000 6000 Rated Current A 11 8.9 7.1 5.6 4.5 2.8 1.9 Rated Power W 210 210 210 210 220 220 210 No Load Speed rpm 6000 6000 6000 6000 6000 6000 6000 No Load Current A 0.55 0.46 0.36 0.29 0.23 0.14 0.098 Torque Constant Nm/A 0.0366 0.0439 0.0561 0.0708 0.0879 0.144 0.204 Torque Constant oz-in/A 5.18 6.22 7.95 10.0 12.5 20.4 28.9 Voltage Constant V/krpm 3.83 4.60 5.88 7.41 9.21 15.1 21.4 Terminal Resistance Ω 0.190 0.280 0.450 0.710 1.12 2.88 6.42 Inductance mH 0.39 0.57 0.93 1.49 2.30 6.17 12.52 Peak Current A 39 33 25 20 16 9.9 6.6 Page-2613848c-4865-4ce9-a335-387ccef73e10 EC057B-4 Units Rated Voltage V 48.0 60.0 76.0 76.0 152 152 Rated Torque Nm 0.50 0.50 0.50 0.52 0.51 0.52 Rated Torque oz-in 70 70 71 74 72 74 Rated Speed rpm 6000 6000 6000 5770 6000 5840 Rated Current A 13 10 8.1 4.9 3.8 2.5 Rated Power W 310 310 310 310 320 320 No Load Speed rpm 6000 6000 6000 6000 6000 6000 No Load Current A 0.64 0.50 0.40 0.24 0.19 0.12 Torque Constant Nm/A 0.0439 0.0561 0.0708 0.118 0.153 0.235 Torque Constant oz-in/A 6.22 7.94 10.0 16.8 21.6 33.3 Voltage Constant V/krpm 4.60 5.87 7.41 12.4 16.0 24.6 Terminal Resistance Ω 0.170 0.270 0.440 1.20 1.94 4.63 Inductance mH 0.44 0.74 1.20 3.30 5.48 12.85 Peak Current A 48 36 29 18 14 9.0 -
Schema di cablaggio+
Color Signal Red Phase R White Phase S Black Phase T Bare Case Ground
Note: EC057B uses a Z-Series Commutation Encoder. See Encoder section for wire color and signal designations. -
encoder+
Codificatore Z
L'encoder incrementale serie Z adotta l'ultima tecnologia del sensore ASIC. Questa tecnologia utilizza meno componenti per migliorare la qualità del prodotto, riducendo al contempo le dimensioni dell'imballaggio e aumentando la precisione. Inoltre, l'accuratezza del canale di commutazione è migliore della precisione tipica dei segnali Hall, migliorando così le prestazioni del sistema. Questi dispositivi sono stati originariamente installati sui motori PITTMAN DC per soddisfare le loro prestazioni elettriche, quindi l'operazione di sostituzione non causerà alcun "danno" alle prestazioni del motore, eliminando così la necessità di "inizializzare" ogni nuovo motore. L'encoder è collegato tramite il connettore motore a 16 pin menzionato di seguito.
caratteristica:- Canali di uscita - incrementali A, B, C e commutazione U V、W
- Driver di linea differenziale - Tutti i 6 canali
- Inversione di motori a 4 e 8 poli
- Requisito di potenza -200mA @ 5VDC
- Frequenza operativa 500KHz - tutti i canali
- Inertia -0.00015 oz pollici al secondo quadrato
- RoHS conforme alla Direttiva UE 2002/95/CE
- Solo installazione in fabbrica
specificheDati codificatori simbolo unità Z1 Z3 Risoluzioni disponibili - - 1000 2000 output - - Ortogonale a 2 canali con indice Ortogonale a 2 canali con indice interfaccia di uscita - - Compatibilità TTL Compatibilità TTL Driver di linea differenziale corretto corretto Palo di retromarcia 4 poli 4 poli tensione di alimentazione Vcc VDC 4,75-5,25 4,75-5,25 Corrente di alimentazione Icc mA Massimo 200 Massimo 200 Frequenza massima di funzionamento fmassimo kHz 500 500 temperatura di funzionamento θmassimo °C -20 a+100 -20 a+100
dimensione
DIAGRAMA DI CONNESSIONEPin Modello Z 1 Vcc 2 Canale A 3 Canale B 4 Indice I 5 Uscita U 6 OUTPUT V 7 Uscita W 8 Campo del caso 9 generale 10 Canale A? 11 Canale B? 12 Indice I? 13 Uscita U? 14 Uscita V? 15 Uscita W? 16 Protezione del cavo
Scheda tecnica del codificatore raccomandato
Scheda tecnica Z-Encoder PDF -
