1Principio e composizione dell'attrezzatura：

Il generatore di ipoclorito di sodio è un tipo di metodo di diluizione elettrolitica che utilizza l'elettrolisi non membranaCloruro di sodio(Dispositivo per la produzione di soluzione di ipoclorito di sodio da soluzione acquosa NaCl. L'apparecchiatura è costituita da una cella elettrolitica, un alimentatore elettrolitico, una scatola di dissoluzione del sale, una scatola di sale diluita, una scatola di stoccaggio, un dispositivo di dosaggio e tubazioni di ingresso e uscita.

L'alimentazione elettrica elettrolitica adotta una tensione non superioreAlimentatore 24V o 36V DC. In una cella elettrolitica con speciali piastre elettrodiche (ossidi metallici rari rivestiti a base di titanio di rutenio, rodio, iridio e platino), l'acqua salata diluita con una concentrazione predeterminata viene elettrolizzata per produrre la soluzione di ipoclorito di sodio. Il sistema di dosaggio disinfettante aggiunge automaticamente la soluzione di ipoclorito di sodio generata dall'apparecchiatura all'acqua da disinfettare per la disinfezione.

La reazione elettrochimica totale dell'elettrodo è espressa come segue:

NaCl+H2O→NaClO+H2↑

Reazione degli elettrodi:

Anodo:2Cl- -2e→Cl2

Cathode:2H++2e→H2

Reazione della soluzione:2NaOH+Cl2→NaCl+NaClO+H2O

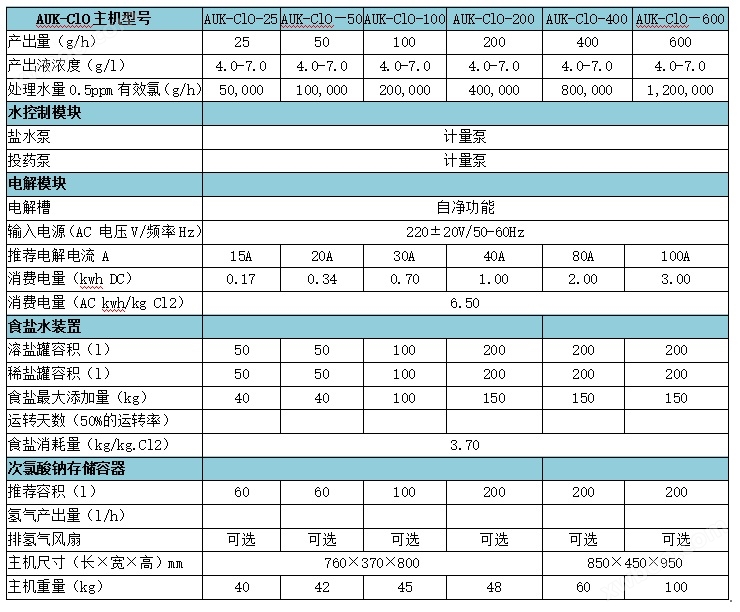

Schema del prodotto

Schema della struttura della composizione del prodotto

IICampo di applicazione delle apparecchiature

IIIinstallazione di apparecchiature

1. Poiché l'apparecchiatura è un dispositivo vivo, deve essere installata e utilizzata all'interno per evitare l'esposizione alla pioggia e al sole. Temperatura internaIntervallo di gradiDa 0 ℃ a 45 ℃, se supera questa gamma, dovrebbero essere aggiunti impianti di riscaldamento e raffreddamento interni. L'aria è relativamente umidaGrado non superiore a85% e ben ventilato.

2. Ci deve essere acqua del rubinetto con una pressione di 0.15Mpa a 0.45Mpa e un diametro di DN15-DN50 nella stanza delle attrezzatureFornitura di acqua per apparecchiature.(La pressione dell'acqua e il diametro del tubo variano a seconda della dimensione del modello del dispositivo)

4. non c'è luce solare diretta, nessuna vibrazione grave, buona ventilazione, nessuna polvere infiammabile o esplosiva e nessuna corrosione nella stanza delle attrezzatureGas che corrodono i metalli e danneggiano l'isolamento.

5. Ci deve essere un alimentatore installato nella stanza delle attrezzature e l'apparecchiatura utilizza una tensione di 220 volt o 380 volt; Modello di attrezzatura inferiore aQuando la tensione è inferiore a 800 volt, utilizzare 220 volt. Quando il modello dell'apparecchiatura è superiore a 800 (compresi 800), utilizzare elettricità Premere per380 volt. Utilizzo dell'alimentazione elettricaSe la tensione positiva o negativa superaQuando si verifica il 10% della situazione, si prega di informarsi in anticipoStabilizzatore di tensione.

6. L'attrezzatura utilizza sale commestibile raffinato e il contenuto di cloruro di sodio non è inferiore al 97%.

7. L'area netta tra i dispositivi dovrebbe raggiungere 6-25 metri quadrati (area di installazione varia a seconda delle dimensioni del modello del dispositivo)Different).

8. Il progetto di installazione della nostra azienda è limitato alla costruzione dell'installazione interna. Si prega di installare progetti esterni di posa del tubo e della trincea in anticipoorganizzare la preparazione; Il diametro della conduttura di dosaggio del disinfettante all'aperto deve essere uguale al diametro del tubo di alimentazione dell'acqua all'interno.

9. se la distanza tra l'attrezzatura è superiore a 30 metri da un pozzo d'acqua o serbatoio di acqua pulita e il livello del suolo tra l'attrezzatura è inferiore a quello del serbatoio di acqua pulitaQuando si aggiunge la bocca, si prega di portare il proprio non meno diUna pompa pipeline con un ascensore di 30 metri.

4,Caratteristiche

Il generatore di ipoclorito di sodio del metodo elettrolitico del sale di Shanghai Aoke Environmental Technology Co., Ltd. è un'apparecchiatura di disinfezione con molteplici tecnologie brevettate uniche sviluppate nel progetto di introduzione e promozione "948" del Ministero delle Risorse Idriche, basato sul riferimento di tecnologia straniera avanzata e combinato con le reali condizioni di utilizzo domestico.

① Tecnologia esclusiva di decalcificazione dell'elettrodo, nessun lavaggio acido e manutenzione richiesti:

L'elettrodo adotta una tecnologia di rivestimento unica in grado di adattarsi alla frequente polarità inversa per il decalcificazione. Allo stesso tempo, l'elettrodo funziona simmetricamente sia in avanti che in senso inverso, che risolve il problema del declino di efficienza o malfunzionamento causato dalla scala continua durante l'uso a lungo termine dell'elettrodo. Allo stesso tempo, evita il sistema di lavaggio acido elettrodo necessario per apparecchiature tradizionali di questo tipo, in modo che l'elettrodo non richieda manutenzione speciale durante l'uso.

② Adottando l'ultima progettazione strutturale dall'estero, con una dimensione compatta:

L'elettrodo adotta un nuovo tipo di struttura rettangolare con connessione in serie pura e un dispositivo di rimozione della micro scala è installato sul fondo della cella elettrolitica. Ciò riduce il volume dell'intera cella elettrolitica ad un terzo del metodo tradizionale. Inoltre, il dispositivo di lavaggio acido senza elettrodo viene rimosso, rendendo l'unità principale dell'apparecchiatura molto compatta. La miniaturizzazione del volume rende le apparecchiature molto convenienti per il trasporto, l'installazione, la manutenzione e altri aspetti, e il prezzo è anche diminuito significativamente rispetto ai metodi tradizionali.

② Dosaggio preciso completamente automatico:

Il PLC del centro di controllo dell'apparecchiatura è dotato di moduli di ingresso 4-20 mA e RS485, che possono essere collegati direttamente ai segnali di uscita dello strumento di monitoraggio del cloro residuo online e del misuratore di portata (uno o più) dell'impianto idrico. In base alle variazioni del valore di cloro residuo dell'acqua di fabbrica e dell'approvvigionamento idrico effettivo, il dosaggio del disinfettante può essere regolato in modo tempestivo per garantire che il valore di cloro residuo dell'acqua di fabbrica sia sempre stabile entro un intervallo ragionevole, evitando così l'odore o dosaggio insufficiente del disinfettante causato da un dosaggio eccessivo all'estremità dell'utente.

All'inizio del funzionamento dell'apparecchiatura viene inizialmente fissato un dosaggio disinfettante in base alla portata effettiva e alla qualità dell'acqua; poi, in base al valore di cloro residuo misurato nell'acqua di fabbrica, se è troppo alto (o troppo basso), il dosaggio disinfettante viene ridotto (o aumentato), in modo che il valore di cloro residuo nell'acqua di fabbrica raggiunga gradualmente l'intervallo richiesto dalle specifiche.

Diagramma preciso del processo di dosaggio di controllo automatico a circuito chiuso del sistema

② Monitoraggio remoto:

Il dispositivo è dotato di un modulo di trasmissione remota, che può ottenere il monitoraggio automatico remoto delle apparecchiature di disinfezione purché sia dotato di una normale scheda cellulare. L'amministratore può anche monitorare lo stato di funzionamento del dispositivo in qualsiasi momento attraverso il proprio telefono cellulare.
