Scopo di applicazione del cristallatore di evaporazione a ciclo forzato a tre effetti:

Il cristallo di evaporazione a ciclo forzato a tre effetti è un'attrezzatura di evaporatore ampiamente utilizzata in molti settori industriali, principalmente utilizzata per la concentrazione di evaporazione, il cristallizzazione e il riciclo di solventi di acque reflue industriali, come le acque reflue farmaceutiche, le acque reflue chimiche, le acque reflue di galvanizzazione, le acque reflue di carta, in particolare per il trattamento di cristallizzazione di evaporazione di una varietà di soluzioni saline, come il cloruro di sodio, il solfato di sodio, l'idrossido di sodio, il carbonato di sodio e altre acque reflue ad alta salinità, è un impianto di trattamento efficiente ed energetico ampiamente utilizzato in ingegneria biologica, ingegneria ambientale, riciclo di liquidi reflue, industria chimica farmaceutica, trattamento superficiale, bevande alimentari

Il ruolo del cristallatore di evaporazione ciclica forzata a tre effetti:

Il ruolo principale del cristallatore di evaporazione a ciclo forzato a tre effetti è quello di concentrare l'evaporazione della soluzione, cristallizzare e recuperare il solvente.

Concentrazione di evaporazione: la soluzione viene evaporata al calore, una grande quantità di solvente nella soluzione viene evaporata, aumentando la concentrazione della soluzione e riducendo la quantità totale della soluzione.

Evaporazione del cristallo: la concentrazione di evaporazione della soluzione ha raggiunto lo stato di saturazione e continua ad evaporare in circolazione, così che il solvente si precipita e il cristallo cresce gradualmente.

Recupero del solvente: il solvente evaporato nella soluzione viene separato dalla fase vapore in fase liquida, la condensate può essere riciclata, riutilizzata o direttamente emessa, per risolvere il problema dello spreco di risorse e la protezione dell'ambiente.

Prendendo il trattamento delle acque reflue industriali, ad esempio, l'evaporazione massima delle acque reflue è concentrata, riducendo la quantità totale delle acque reflue, riducendo così i costi del trattamento dei rifiuti pericolosi, i cristalli possono essere venduti come sottoprodotti, l'acqua condensata può essere riutilizzata o rilasciata per risolvere i problemi ambientali.

Composizione della struttura del cristallatore di evaporazione ciclica forzata a tre effetti:

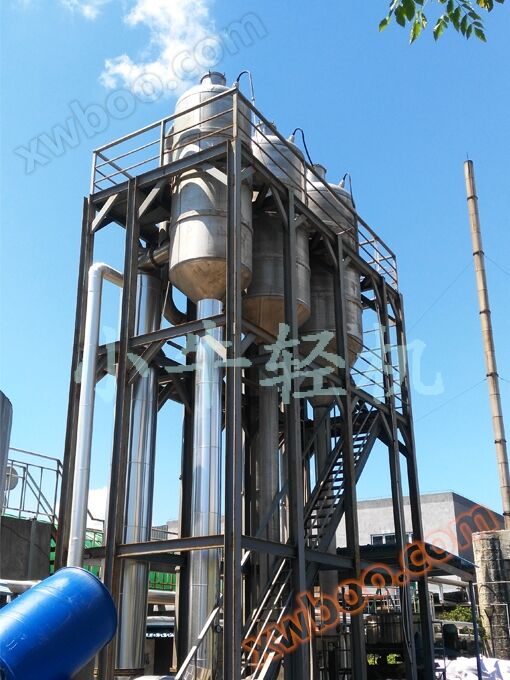

I componenti del sistema di evaporazione a ciclo forzato a tre effetti comprendono principalmente riscaldatori a primo / secondo / terzo effetto, evaporatori a primo / secondo / terzo effetto, condensatori, serbatoi di raccolta dell'acqua di condensato, serbatoi tamponi di pasta, serbatoi di liquido materno saturo, pompe di condensato, pompe a ciclo forzato, pompe di trasporto di liquidi, sistemi di vuoto, sistemi di controllo elettronico, sistemi di tubazioni, piattaforme di attrezzature ecc.

Principio di funzionamento del cristallatore di evaporazione ciclica forzata a tre effetti:

Durante il funzionamento dell'apparecchiatura, il liquido viene pompato o utilizzato per l'auto-aspirazione del vuoto nel sistema, il vapore ad alta temperatura della caldaia come mezzo di riscaldamento entra nel casinò del riscaldatore di primo effetto, il materiale all'interno del tubo del riscaldatore viene riscaldato dal vapore del casinò e dal ruolo della pressione negativa del vuoto, viene riscaldato evaporato e spruzzato al cristallo di evaporazione di primo effetto per la separazione del vapore e del vapore flash, a questo punto il vapore secondario più leggero salirà attraverso il tubo per entrare nel casinò del riscaldatore di secondo effetto, come fonte di calore del riscaldatore di secondo effetto può essere utilizzato, mentre la soluzione più pesante non evaporata diminuirà nel flusso di ritorno al cristallo di evaporazione del riscaldatore di primo effetto viene spruzzato nuovamente al cristallo di evaporazione, in modo che il ciclo ripetuto è Allo stesso modo, i materiali a seconda e terza effetto vengono ripetutamente evaporati in cicli di riscaldamento all'interno dei rispettivi riscaldatori e cristallini di evaporazione. Man mano che il tempo di evaporazione aumenta, la concentrazione della soluzione aumenta e la fluidità diminuisce, la spinta della pompa di circolazione forzata ad alta potenza garantisce che la soluzione continui a circolare per evaporare calorosamente. Quando la concentrazione della soluzione raggiunge lo stato di saturazione, il solvente nella soluzione si precipita gradualmente (cioè cristallizza), i cristalli si riuniscono nella gamba di selezione, e quando i cristalli si accumulano a una certa quantità, il sistema può essere scaricato attraverso la pompa di scarico.

Lo stato di uscita è lo stato della pasta contenente acqua, che viene pompata alla centrifuga o al filtro per la separazione del liquido solido, e i cristalli solidi separati possono essere riciclati, venduti o trattati in altro modo. Il liquido madre saturo separato può essere pompato di nuovo all'interno del sistema per essere evaporato nuovamente.

Il vapore secondario generato dal primo effetto può essere utilizzato come mezzo di riscaldamento del secondo effetto, il vapore secondario del secondo effetto come mezzo di riscaldamento del terzo effetto, l'energia termica viene pienamente utilizzata, risparmiando così il consumo energetico di vapore della caldaia e riducendo i costi operativi dell'attrezzatura. Infine, il vapore secondario non utilizzato entra nel condensatore, viene condensato in liquido sotto l'effetto dell'acqua di raffreddamento circolare esterna, e l'acqua di condensato di vapore del riscaldatore di vario effetto viene raccolta attraverso i tubi nel serbatoio di raccolta dell'acqua di condensato e infine viene scaricata dalla pompa di condensato. L'acqua condensata scaricata dal sistema può essere riciclata, scaricata o trattata in altro modo.

Il cristallo di evaporazione a ciclo forzato a tre effetti deve essere progettato correttamente in base alle caratteristiche e agli scopi di processo della soluzione diversa, come la quantità di evaporazione, la temperatura di evaporazione, la forma di alimentazione, la selezione del materiale dell'attrezzatura, ecc. Si prega di consultare Hefei Calf Light Industry Machinery Co., Ltd. Hefei Calf Machinery Company si concentra sulla progettazione e la fabbricazione di tutti i tipi di condensatori di evaporazione, cristallatori di evaporazione, cristallatori di raffreddamento e altre attrezzature e servizi chiavi in mano, forte forza, esperienza, molti casi, qualità affidabile, servizio di prima classe.
