Le termocoppie industriali sono un tipo di sensore di temperatura tipicamente utilizzato in combinazione con strumenti di visualizzazione, strumenti di registrazione e regolatori elettronici. Può misurare direttamente la temperatura superficiale di vapore liquido e gas media, così come solidi, che vanno da 0 ℃ a 1800 ℃ in vari processi di produzione.
Secondo le normative nazionali, la nostra azienda produce termocoppie prefabbricate come Platino Rodio 30-Platino Rodio 6, Platino Rodio 10 Platino, Nichel Cromo Nichel Silicone, Nichel Cromo Rame, ecc che rispettano i numeri di graduazione standard internazionali IEC.

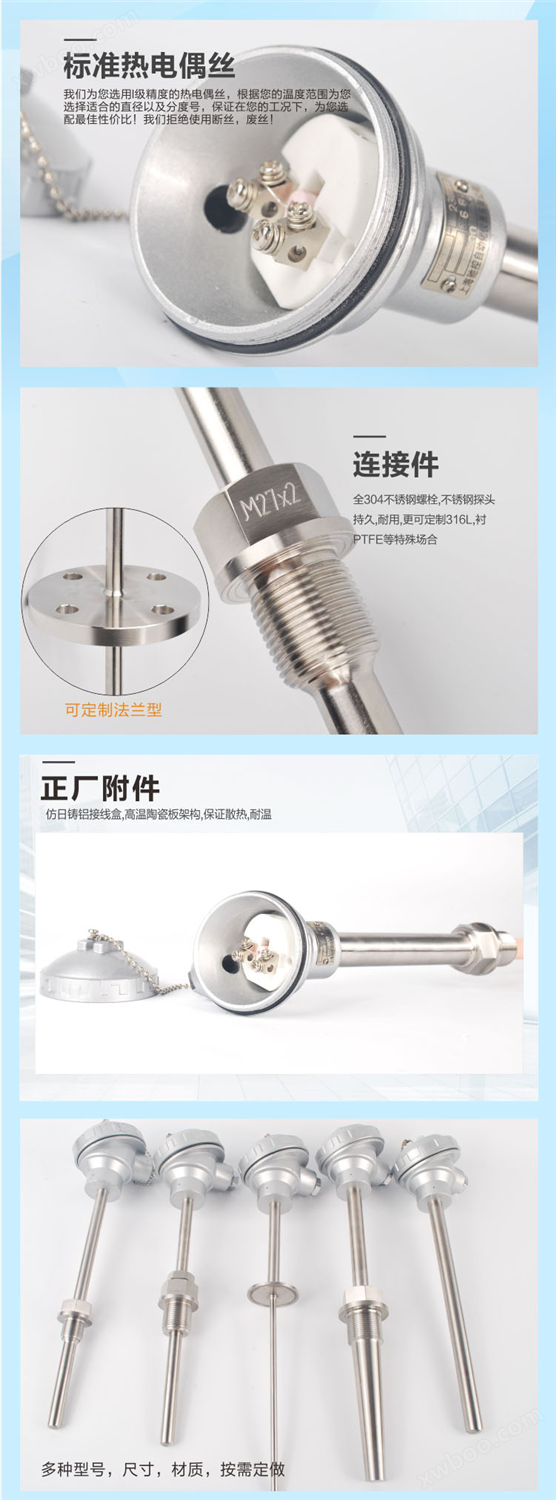

Le termocoppie consistono tipicamente di elementi di rilevamento della temperatura, dispositivi di montaggio e scatole di giunzione come loro componenti principali.













Campo di misura e intervallo di errore ammissibile

modello	Laurea	Livello di tolleranza
		Grado I		grado ii
		Deviazione ammissibile	Campo di misura della temperatura ℃	Deviazione ammissibile	Campo di misura della temperatura ℃
WRN	K	±1.5℃	-40~+375	±2.5℃	-40~+333
		±0,004(t)	375~1000	±0,0075(t)	333~1200
WRM	N	±1.5℃	-40~+375	±2.5℃	-40~+333
		±0,004(t)	375~1000	±0,0075(t)	333~1200
WRE	E	±1.5℃	-40~+375	±2.5℃	-40~+333
		±0,004(t)	375~800	±0,004(t)	333~900
WRF	J	±1.5℃	-40~+375	±2.5℃	-40~+333
		±0,004(t)	375~750	±0,004(t)	333~750
WRC	T	±0.5℃	-40~+125	±1℃	-40~+133
		±0,004(t)	125~350	±0,0075(t)	133~350
WRP	S			±2.5℃	0~+600
				±0,0025(t)	600~1300
WRQ	R			±2.5℃	0~+600
				±0,0025(t)	600~1300
WRR	B			±2.5℃	0~+600
				±0,0025(t)	600~1600

Nota: t è il valore della temperatura misurato dell'elemento di rilevamento della temperatura (℃)

Costante di tempo della termocoppia

Livello di inerzia termica	Costante di tempo (secondi)	Livello di inerzia termica	Costante di tempo (secondi)
Ⅰ	90-180	Ⅲ	10-30
Ⅱ	30-90	Ⅳ	＜10

Pressione nominale della termocoppia: si riferisce generalmente alla pressione esterna statica che il tubo protettivo può sopportare e rompere in condizioni di lavoro.
Piccola profondità di inserimento della termocoppia: non dovrebbe essere inferiore a 8-10 volte il diametro esterno della sua manica protettiva (ad eccezione dei prodotti speciali)
Resistenza dell'isolamento: Quando la temperatura dell'aria ambiente è 15-35 ℃ e l'umidità relativa è inferiore all'80%, la resistenza dell'isolamento è ≥ 5 megohms (tensione 100V). Le termocoppie con scatole di giunzione a prova di spruzzo hanno una resistenza di isolamento di ≥ 0,5 megohms (tensione 100V) quando la temperatura relativa è 93 ± 3 ℃
Resistenza di isolamento alle alte temperature: Per le termocoppie, la resistenza di isolamento (per metro) tra l'elettrodo caldo (compreso il doppio ramo) e il tubo protettivo, così come tra gli elettrodi caldi a doppio ramo, dovrebbe essere superiore ai valori specificati nella tabella sottostante.

Temperatura di uso a lungo termine designata (℃)	Temperatura di prova (℃)	Valore della resistenza all'isolamento (Ω)
≥600	600	72000
≥ 800	800	25000
≥1000	1000	5000

WR D	Tipo standard di termocoppia
1	marca	Categoria termocoppia		Laurea
	N	Nichel cromo nichel silicio		K
	M	Nichel cromo silicio nichel silicio		N
	E	Nichel cromo rame nichel		E
	F	Ferro rame nichel		J
	C	Rame Rame Nichel		T
	P	Platino rodio 10 platino		S
	Q	Platino rodio 13 platino		R
	R	Platino rodio 30- Platino rodio 6		B
	W	Tungsteno Rhenio 3-Tungsteno Rhenio 25		WRe3/25
	2	marca	Numero di coppie di termocoppie
		1	Tipo di supporto singolo (non contrassegnato)
		2	Tipo doppio ramo
		3	marca	Installa dispositivi fissi
			1	Nessun dispositivo fisso
			2	Filettatura fissa
			3	Flangia mobile
			4	Flangia
			5	Tipo di connettore flessibile
			6	Forma conica filettata fissa
			7	Tipo di giunto per tubi dritti
			8	Tipo di giunto filettato fisso
			9	Tipo di giunto filettato attivo
			4	marca	Forma della scatola di giunzione
				2	Tipo a prova di spruzzo
				3	Tipo impermeabile
				4	Tipo a prova di esplosione
				5	marca	Diametro del tubo protettivo (mm)
					0	Ф16
					1	20 (termocoppia tipo S/R/B con tubo doppio strato da 25)
					2	Ø 16 (tubo di alluminio alto, limitato alle termocoppie tipo K e N)
					3	Ø 25 (tubo di alluminio alto, limitato alle termocoppie tipo K e N)
						Istruzioni speciali (diametro contrassegnato con Ø size)
