panoramica

Il misuratore di potenza multifunzionale di rete serie Z è progettato per le esigenze di monitoraggio dell'energia di sistemi di alimentazione, imprese industriali e minerarie, strutture pubbliche e edifici intelligenti. Può misurare tutti i parametri di potenza comunemente usati, tra cui corrente, tensione, frequenza, fattore di potenza, potenza attiva, potenza reattiva, energia attiva, energia reattiva, ecc. Ha ingresso e uscita dell'interruttore, uscita dell'impulso di potenza e interfaccia di comunicazione RS485, che può realizzare la trasmissione remota dei dati. Può anche essere dotato di funzioni multiple come uscita analogica, analisi armonica del contenuto, statistiche di energia multi tasso, registrazione di eventi, ecc Il prodotto è attualmente ampiamente usato nei sistemi di gestione dell'energia, automazione della sottostazione, automazione della rete di distribuzione, monitoraggio di potenza della comunità, automazione industriale, edifici intelligenti, pannelli di distribuzione intelligenti e quadri elettrici.

INDICE TECNICO

Strumento multifunzionale di rete

Misuratore LCD multifunzione di rete

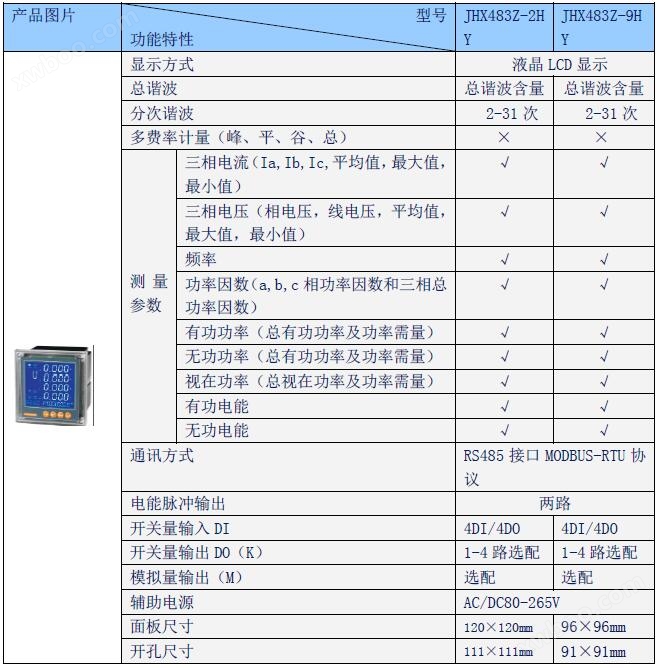

Misuratore armonico multifunzionale di rete

Tabella multi-frequenza multifunzionale di rete

Schema di cablaggio serie Z

Esempio di ordinamento

Quando si effettua un ordine, si prega di specificare il modello richiesto, le modifiche del segnale di ingresso, i requisiti di uscita e i moduli di funzione di espansione in dettaglio.

Esempio 1: Modello: JHX483Z-2SY/M Esempio 2: Modello: JHX483Z-9S4

Ingresso: 10KV/100V 200A/5A Ingresso: 380V 300A/5A

Rete elettrica: Una fase, una linea Rete elettrica: Una fase, quattro linee

Qingdao Jinhaixun Technology Co., Ltd. Strumenti e contatori serie JHX483

Indirizzo: No. 34 Shanghai Road, Qingdao Free Trade Zone Telefono: 86799796(FAX) 11

Uscita analogica: uscita 4-20mA a 4 canali, dimensione del foro: 91 × 91mm

Dimensione del foro: 111 × 111mm Display: Display a LED

Display: Display LCD a cristalli liquidi
