Descrizione del prodotto:

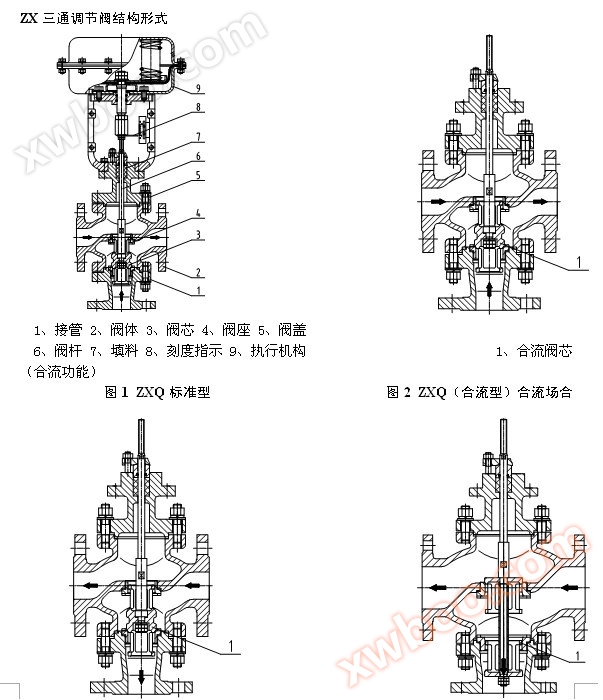

La valvola di regolazione ad alta temperatura a tre vie pneumatica a film sottile tipo ZXX (Q) adotta una struttura del nucleo della valvola a forma di finestra a parete sottile del tubo He, che è diversa dalla guida del rivestimento del nucleo della valvola a forma di pistone. Dotato di attuatori multipli della molla, ha i vantaggi di struttura compatta, peso leggero, piccolo volume e facile smontaggio e montaggio. Ampiamente usato per il controllo preciso di gas, liquido e altri media, i parametri di processo come pressione, portata, temperatura e livello del liquido sono mantenuti ai valori indicati. Adatto a situazioni in cui un fluido è diviso in due flussi attraverso una valvola a tre vie o due fluidi sono combinati in un unico fluido attraverso una valvola a tre vie.
Questa serie di prodotti ha due tipi: fusione a tre vie e ramificazione a tre vie. Le pressioni nominali sono 1,6, 4,0 e 6,4 MPa; La gamma del diametro del corpo della valvola è DN25~200. La temperatura del fluido applicabile varia da -60 ℃ a + 450 ℃. Lo standard delle perdite è il livello IV. Esistono due tipi di caratteristiche di flusso: linee rette e parabole.

Caratteristiche del prodotto:

La direzione del flusso del nucleo della valvola è nello stato aperto, quindi la valvola può funzionare stabilmente.
Oltre alla guida di rivestimento sul coperchio superiore della valvola, anche il lato del nucleo della valvola e la superficie interna del sedile della valvola hanno un effetto guida, con un'ampia area di guida e un funzionamento affidabile.
L'attuatore adotta una struttura multi molla, riducendo l'altezza del 30%. Ridurre il peso del 30%.

Materiale delle parti:

Corpo della valvola e coperchio della valvola: HT200、ZG230-450、ZG1Cr18Ni9Ti
Nucleo e sedile della valvola: 1Cr18Ni9Ti, saldato con lega Stellite
Ripple film: tessuto poliestere rinforzato con clip di gomma nitrile
Imballaggio: politetrafluoroetilene, grafite flessibile
Copertura della membrana: A3
Primavera: 60SiMn
Stelo della valvola e asta di spinta: 2Cr13, 1Cr18Ni9Ti
Fodera: 2Cr13
Nucleo della valvola a tenuta morbida: politetrafluoroetilene rinforzato
Guarnizione: Bordo di amianto di gomma, 10, guarnizione avvolta in amianto 1Cr18Ni9Ti

attuatore
Tipo: Attuatore a film sottile multi molla
ZP280B/K, ZP400B/K，ZP600B/K，
ZP1000B/K
Funzione valvola: azione positiva, azione negativa
Materiale della membrana: tessuto poliestere rinforzato con clip di gomma nitrile
Gamma della molla: 20-100KPa, 40-200KPa, 80-240KPa
Pressione di alimentazione del gas: 0,14-0,4 MPa
Interfaccia segnale: Filettatura interna M16 × 1,5 (M10 × 1)
Temperatura ambientale: - 30℃～+70℃

Attacco (configurato in base alle esigenze)
Posizionatore, valvola di riduzione della pressione del filtro dell'aria, meccanismo del volantino, interruttore di limite, elettrovalvola, trasmettitore di posizione della valvola, relè, valvola di tenuta, altri

Tabella 1 Kv Valore e viaggio

fuori2 Differenza di pressione ammissibile

fuori2-1ZXQ(Tipo di confluenza) Occasioni di confluenza

Tabella 2-2 Scenari di diversificazione ZXX (Confluente/Divergente)

Nota 1) Per ZXQ (X) W-tipo valvola di regolazione sigillata a soffietto a tre vie, la differenza di pressione massima consentita è 1.0MPa. Se il valore nella tabella è inferiore a 1.0MPa, rimane invariato. Se il valore è maggiore di 1.0MPa, è preso come 1.0MPa.

Dimensioni esterne e peso

Tipo standard Tipo di dissipazione del calore Dimensioni e peso del tipo di tenuta del tubo ondulato
